設定ファイルに関して

　論理回路作図コマンドはファイル　Ulogicci.csv Ulogicci_s.csv の内容を
　読込みコマンドを実行する際の設定情報を得る。従って、ファイルの内容を
　メモ帳、Ｅｘｃｅｌなどにて修正することによりいろいろな設定が可能となる。

　注）通常、変更するときは新規図面を作図前に行って下さい。

　メモ帳にて開いた状態



　Ｅｘｃｅｌにて開いた状態


　１行目　Ａ列：説明
　　　　　Ｂ列：論理記号間などを結ぶ結線用の画層名
　２行目　Ａ列：説明
　　　　　Ｂ列：結線線分元の色　※１
　３行目　Ａ列：説明
　　　　　Ｂ列：結線線分０の色　※１
　４行目　Ａ列：説明
　　　　　Ｂ列：結線線分１の色　※１
　５行目　Ａ列：説明
　　　　　Ｂ列：結線線分交点部分シンボル半径　（Ulogicci_MARU.dwg）
　６行目　Ａ列：説明
　　　　　Ｂ列：結線のつながりなど判定するときの値

　※１　色は1：赤、2：黄、3：緑、4：シアン、5：青、6：マゼンダ、7：黒／白、8〜255
　　　　またはByLayer、ByBlock

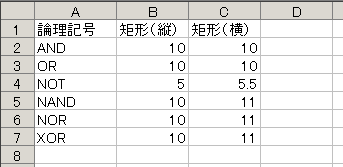

　１行目　Ａ列：説明
　　　　　Ｂ列：説明
　　　　　Ｃ列：説明
　２行目〜Ａ列：論理記号種類
　　　　　Ｂ列：その記号の縦方向長さ
　　　　　Ｃ列：その記号の横方向長さ

　論理記号は６種固定（Ulogicci_論理記号.dwg）
　縦、横はその論理記号を矩形で囲むときの長さ
